Wasserglas

Je nach Typ werden die Ausgangsstoffe im gewünschten Verhältnis gemischt und in der Alkalisilikat-Synthese zu Wasserglas umgesetzt. Da sich Verunreinigungen negativ auf den Schmelzprozess und die Produkteigenschaften auswirken, kommen Rohstoffe hoher Reinheit zum Einsatz.

Die LiquiSonic^® Messtechnik bietet eine exakte und sekundenschnelle Bestimmung der Prozesskonzentrationen (Na₂O bzw. K₂O und SiO₂) sowie der Prozesstemperatur. Durch die permanente Datenaufzeichnung können die Prozessbedingungen im Rahmen der Qualitätsprüfung, auch zu späterem Zeitpunkt, kontrolliert werden.

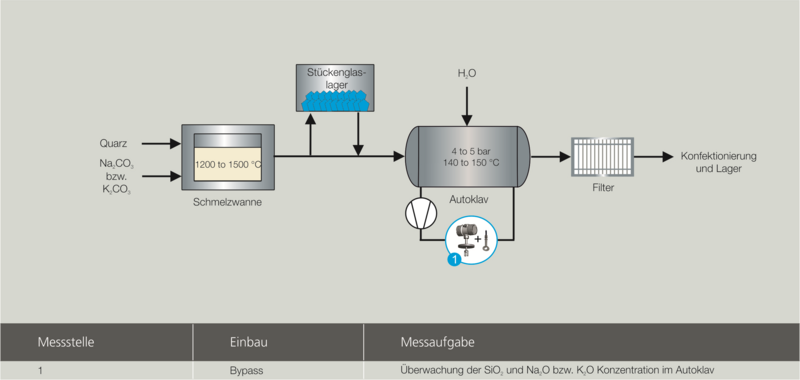

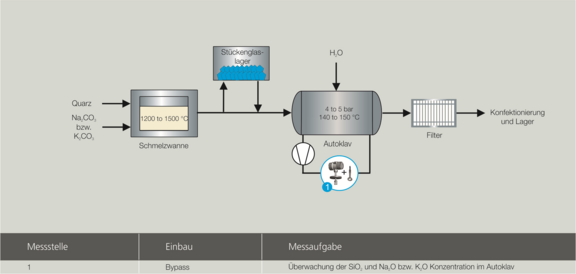

Wasserglas wird durch Aufschmelzen von hochgereinigtem Quarzsand (SiO₂) mit Alkalicarbonat (Na₂CO₃ bzw. K₂CO₃) hergestellt. Das Rohstoffgemisch wird kontinuierlich in einer Schmelzwanne bei 1200 °C bis 1500 °C aufgeschmolzen. Das geschmolzene Alkalisilikat wird auf einem Kettenförderband durch Besprühen mit Wasser abgekühlt. Die erkalteten Bruchstücke werden in einem Autoklaven bei 4 - 5 bar und 140 - 150 °C gelöst, bis die gewünschte Dichte und Viskosität erreicht ist.

Durch eine Filtration werden letzte Verunreinigungen entfernt. Die filtrierte klare Alkalisilikat-Lösung wird anschließend mit Wasser auf den gewünschten Feuchtegehalt eingestellt. LiquiSonic^® Sensoren ermitteln rund um die Uhr die Prozesskonzentrationen und ermöglichen eine exakte Prozesssteuerung. So können Qualitätsschwankungen vermieden werden.

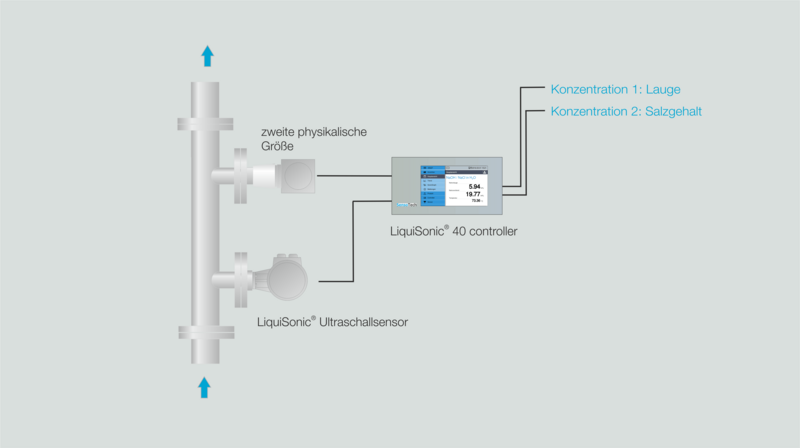

Die LiquiSonic^® Tauchsensoren werden direkt in die Bypass-Rohrleitung des Autoklaven installiert. Die robuste Sensorkonstruktion und die Wahl von Sonderwerkstoffen, wie HC2000, sichern lange Prozessstandzeiten des Systems. Der LiquiSonic^® Controller 40 ist mit dem LiquiSonic^® Sensor sowie der Messeinheit für die zweite physikalische Größe verbunden. Der Controller zeigt im Hauptmenü die Konzentration von Na₂O und SiO₂ sowie die aktuelle Prozesstemperatur an.

Typischer Messbereiche:
Konzentrationsbereich Na₂O: 6 bis 9 m%
Konzentrationsbereich SiO₂: 20 bis 30 m%
Temperaturbereich: 40 bis 95 °C

Konzentrationsbereich K₂O: 19 bis 24 m%
Konzentrationsbereich SiO₂: 30 bis 35 m%
Temperaturbereich: 40 bis 70 °C

LiquiSonic^® gewährleistet eine präzise Konzentrationsmessung und Einstellung des erforderlichen Na₂O/SiO₂ Molverhältnisses. So können Eigenschaften, wie Stabilität gegenüber Belastungen, optimal induziert werden. LiquiSonic^® reduziert zeitintensive und aufwändige Labormessungen, wie die potentiometrische Titration:

• Zeitaufwand: 1 h pro Tag

Durch die optimale Lösegeschwindigkeit der Wasserglasbruchstücke wird Dampf eingespart.
